 CURVIC COUPLING

커빅커플링은 1942년 미국 그리슨사에 의하여 개발 되어졌고, Curvic이라는 명칭으로 그리슨사의 상표로 등록되어 있습니다.
커빅커플링의 종류에는 고정식, 반자재식 및 Inter-Lock식이 있습니다.
이중 정밀분할에 많이 사용되는 것은 고정식입니다.
고정식 커빅커플링의 본질적인 특성으로서 고하중의 전달성이나, 자동조심성이 있고, 항공기 및 공업용 가스터빈의 터빈 회전 결합부에 널리 사용하여 왔습니다.
일본에서는 1968년 제4회 공작기계전시회를 계기로 NC공작기계의 분할위치결정기구의 중요한 요소로서 일약 각광을 받고, NC 및 CNC공작기계의 비약적인 발전에 따라서 “Curvic”은 고정도, 고강성의 대명사가 되었습니다.
이후 ㈜덕보테크에서 가공 방법을 달리하여 개발, 생산에 착수하게 되었습니다.

커빅의 장점

다양한 종류, 잇수는 360까지
잇수 20개에서 360개, 외경 Φ30mm에서 Φ1300mm까지 폭넓게 101종을 표준화 하여, 사용목적, 용도에 따라서 외경별 또는 잇수별로도 용이하게 선택이 가능합니다.(표준사양이 아닌 경우는 별도협의 필요)
강한 강성
고급 Cr-Mo강과 고도의 열처리가공에 의하여, 내충격성, 내마모성, 고강성이 아주 뛰어납니다.
정밀의 자동조심성
오목치(Concave Teeth)와 볼록치(Convex Teeth)의 치면 접촉에 의하여, 자동적으로 훌륭한 조심성이 얻어지며, 호환성도 있습니다.
높은 복원정도, 분할정도

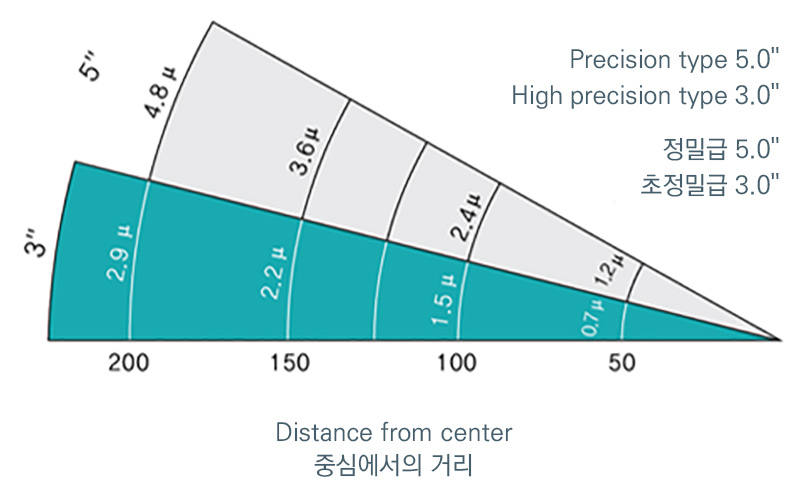

동일 치조합위치의 복원정도 ±1초, 누적분할정도 5초를 보증합니다.
장기간의 품질보증
㈜덕보Tech의 커빅커플링은 전제품을 일정 조건에 따라서 엄격한 품질검사를 실시하며, 장기간 품질을 보증하고 있습니다.

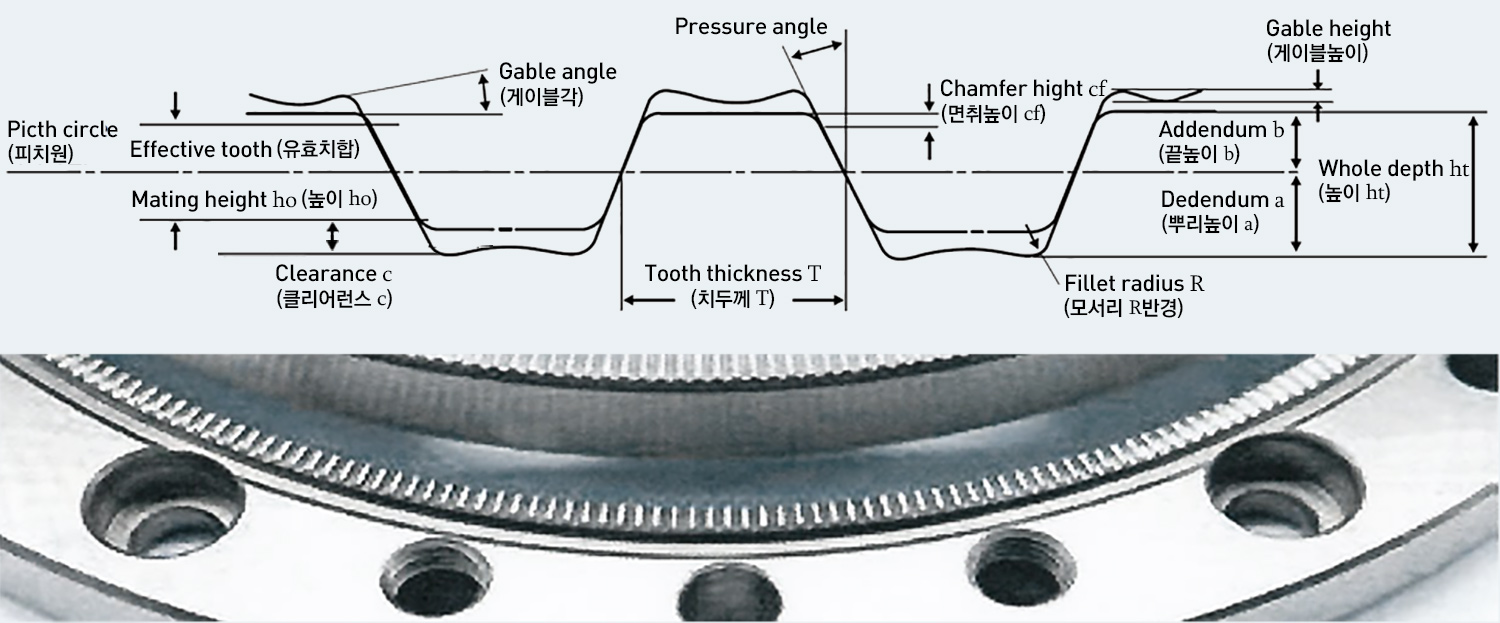

치부 외주 전개도

치부 외주 전개도 이미지

잇수 외경표

잇수 외경표 2PCC,3PCC에 따른 치수
분류 2PCC 3PCC
Outsid diameter, Number of Teeth 3
0		 5
0		 6
3		 8
0		 1
0
0		 1
2
0		 1
4
0		 1
6
0		 1
8
0		 2
0
0		 2
1
0		 2
5
0		 2
8
0		 3
2
0		 3
6
0		 4
0
0		 4
2
0		 4
5
0		 5
2
0		 6
0
0		 7
0
0		 8
0
0		 9
0
0		 1
0
0
0		 1
1
0
0		 1
2
0
0		 1
3
0
0		 1
1
0		 1
3
5		 1
6
5		 2
0
0		 2
3
0		 2
5
0		 2
7
0		 3
3
5		 4
2
5		 5
4
0		 6
3
0		 6
2
0
20
24
30
32
36
40
48
60
72
360
  • Dimensions may be changed without notice. If you need our product, we may offer specification drawing.(No.of teeth can changed by mutual agreement.)
  • 본 치수표는 예고없이 변경될 수 있으므로 계획하실 때는 치수도를 요청하여 주십시오.(협의하에 잇수는 변경가능함)

표준검사항목

종별에 따른 정밀급과 표준검사항목 내용
종별 정밀급 내용
A 치접촉 치접촉량
(BN)		 80% 이상

"기준이 되는 마스터커플링(검사용 게이지)에 가볍게 치합시켜 기어마다 상태를 체크합니다.
기어마다 길이는 기어선의 중앙에 있고 기어폭의 약 50% 이상이 기본입니다. 전잇수에 걸쳐서, 닿지 않는 기어가 연속 2개가 이어지지 않아야 합니다.
그리고 잇수의 80%이상이 고르게 접촉하여야 합니다."

BN전잇수의 %, BW 기어폭의 %
치접촉폭
(BN)		 50% 이상
B 흔들림 상면, 흔들림 0.02 마스터커플링에 가볍게 치합하여, 다이얼게이지로 흔들림 상태를 체크합니다.
외주, 흔들림 0.02
C 치합두께 (S, D) ±0.10 오목치, 볼록치를 치합시킬 때의 배면간 거리로, 표준치수표의 H3 치수로 표시하였습니다.

특별검사항목

분할정도, 복원정도, 동일치합위치(평형도), 동일치합위치의상호차 특별검사
분할정도 5˝이내
복원정도 ±1.0˝이내
동일치합위치 (평행도) ±0.01
동일치합위치의 상호차 ±0.01

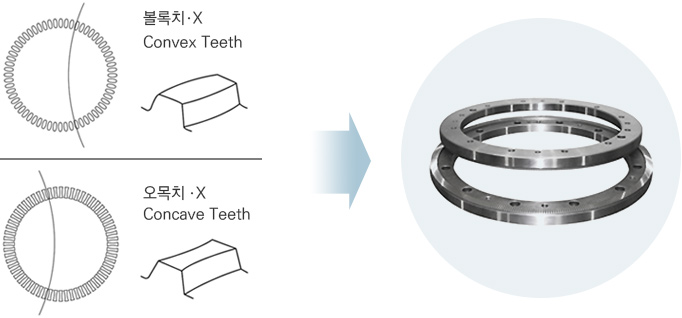

2PCC의 치형

2PCC의 품번 부여 방식

표준 2PCC의 사양 치수

  • * Effective tooth height(a) x 0.75 x 2
  • * Allowable Misalignment(A) = [Addendum(a) x 0.75 x 2 x tan30]  tan30˚ = 0.57735
  • *유효치 높이 어덴덤(a) x 0.75 x 2
  • * 허용오차량(A) = [어덴덤(a) x 0.75 x 2 x tan30˚]  tan30˚ = 0.57735
2pcc 표
No. Model No Out
side dia
meter
외경		 Out
side dia
meter of Teeth
외경		 Inside dia
meter
내경		 Num
ber of teeth
잇수		 Teeth width
치폭		 Tooth top from back face
배면에서 치끝		 Boss from back face
배면에서 보스부		 Stacking distance
치합두께		 Fixed bolt hole
취부볼트 구멍		 Positioning pin hole
위치결정핀홀		 Withdraw bolt hole
배기볼트홀		 Adden
dum
어덴덤		 Allowable
Misalign
-ment
허용
오차량
Number
of
hole
수		 PCD
피치경		 Hole diameter
홀경		 Spot facing hole
스폿페이싱
홀		 Number of pin hole
가공
가능수		 PCD
피치경		 Angle of hole Hole diameter
홀경		 Number
of
bolt
hole
수		 PCD
피치경		 Tap
diameter
탭경
Diameter
경		 Depth
깊이
    D1 D2 d1 N F H1 H2 H3 Na P.C.D d2 d3 dh Nb P.C.D K˚ d4 n P.C.D MxP a ±A
1 20030-12XV 30 29 12 20 3 7.30 5.5 14 4 20 M5 - - 2 19 45˚ Φ2 마킹부 4 20 M5x0.8 0.30 0.27
2 24050-22XV 50 49 22 24 5 10.50 8.0 20 4 34 M5 8.0 6.0 4 32 45˚ Φ2 마킹부 4 34 M5x0.8 0.50 0.42
3 20063-36XV 63 62 36 20 6 12.80 10.0 24 6 48 M5 8.0 6.8 4 44 30˚ Φ2 마킹부 6 48 M5x0.8 0.80 0.69
4 24063-36XV 63 62 36 24 6 12.80 10.0 24 6 48 M5 8.0 6.8 4 44 30˚ Φ2 마킹부 6 48 M5x0.8 0.80 0.69
5 20080-44XV 80 79 44 20 8 15.30 12.0 29 6 60 M8 11.0 8.8 4 55 30˚ Φ2 마킹부 6 60 M8x1.25 0.80 0.69
6 24080-44XV 80 79 44 24 8 15.30 12.0 29 6 60 M8 11.0 8.8 4 55 30˚ Φ2 마킹부 6 60 M8x1.25 0.80 0.69
7 20100-40XV 100 98 40 20 9 18.37 14.0 34 6 60 6.6 11.0 6.0 3 60 30˚ 8 2 60 M8x1.25 1.37 1.22
8 30100-40XV 100 98 40 30 7 18.30 14.0 34 6 60 6.6 11.0 6.0 3 60 30˚ 8 2 60 M8x1.25 1.30 1.15
9 24120-60XV 120 118 60 24 8 18.30 14.0 34 6 80 6.6 11.0 6.0 3 80 30˚ 8 2 80 M8x1.25 1.30 1.15
10 30120-60XV 120 118 60 30 7 18.56 14.0 34 6 80 6.6 11.0 6.0 3 80 30˚ 8 2 80 M8x1.25 1.56 1.39
11 32120-60XV 120 118 60 32 11 18.46 14.0 34 6 82 6.6 11.0 6.0 3 82 30˚ 8 2 82 M8x1.25 1.46 1.30
12 24140-80XV 140 138 80 24 9 18.59 14.0 34 6 100 6.6 11.0 6.0 3 100 30˚ 8 2 100 M8x1.25 1.59 1.42
13 36140-80XV 140 138 80 36 11 18.52 14.0 34 6 100 6.6 11.0 6.0 3 100 30˚ 8 2 100 M8x1.25 1.52 1.36
14 40140-80XV 140 138 80 40 11 18.37 14.0 34 6 100 6.6 11.0 6.0 3 100 30˚ 8 2 100 M8x1.25 1.37 1.22
15 24160-100XV 160 158 100 24 9 21.73 16.5 40 8 118 9 14.0 8.0 3 118 22.5˚ 10 2 118 M8x1.25 1.73 1.54
16 36160-100XV 160 158 100 36 9 21.73 16.5 40 8 118 9 14.0 8.0 3 118 22.5˚ 10 2 118 M8x1.25 1.73 1.54
17 40160-100XV 160 158 100 40 9 21.56 16.5 40 8 118 9 14.0 8.0 3 118 22.5˚ 10 2 118 M8x1.25 1.56 1.39
18 24180-120XV 180 178 120 24 9 21.61 16.5 40 8 140 9 14.0 8.0 3 140 22.5˚ 8 2 140 M8x1.25 1.61 1.44
19 36180-120XV 180 178 120 36 9 21.37 16.5 40 8 140 9 14.0 8.0 3 140 22.5˚ 8 2 140 M8x1.25 1.37 1.22
20 40180-120XV 180 178 120 40 9 21.76 16.5 40 8 140 9 14.0 8.0 3 140 22.5˚ 8 2 140 M8x1.25 1.76 1.57
21 24200-120XV 200 198 120 24 9 21.63 16.5 40 8 150 9 14.0 8.0 3 150 22.5˚ 8 2 150 M8x1.25 1.63 1.45
22 36200-120XV 200 198 120 36 11 21.52 16.5 40 8 150 9 14.0 8.0 3 150 22.5˚ 8 2 150 M8x1.25 1.52 1.36
23 40200-120XV 200 198 120 40 9 21.37 16.5 40 8 150 9 14.0 8.0 3 150 22.5˚ 8 2 150 M8x1.25 1.37 1.22
24 72200-120XV 200 198 120 72 9 20.99 16.5 40 8 150 9 14.0 8.0 3 150 22.5˚ 8 2 150 M8x1.25 0.99 0.89
25 360200-120XV 200 198 120 360 5 20.20 16.5 40 8 150 9 14.0 8.0 3 150 22.5˚ 8 2 150 M8x1.25 0.20 0.17
26 24210-135XV 210 208 135 24 12 21.71 16.5 40 12 165 9 14.0 8.0 3 158 15˚ 10 2 165 M8x1.25 1.71 1.53
27 48210-135XV 210 208 135 48 13 21.71 16.5 40 12 165 9 14.0 8.0 3 158 15˚ 10 2 165 M8x1.25 1.71 1.53
28 24250-160XV 250 248 160 24 11 21.42 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.50 1.42 1.27
29 40250-160XV 250 248 160 40 13 21.71 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.50 1.71 1.53
30 48250-160XV 250 248 160 48 11 21.42 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.50 1.42 1.27
31 60250-160XV 250 248 160 60 9 21.63 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.50 1.63 1.45
32 72250-160XV 250 248 160 72 11 21.42 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.50 1.42 1.27
33 360250-160XV 250 248 160 360 7 20.30 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.5 0.30 0.27
34 48280-190XV 280 278 190 48 13 21.59 16.5 40 8 222 13 20.0 12.0 3 222 22.5˚ 10 2 222 M10x1.50 1.59 1.42
35 60280-190XV 280 278 190 60 11 26.82 21.5 50 10 224 11 17.5 10.0 3 224 18˚ 10 2 224 M10x1.50 1.82 1.62
36 72280-190XV 280 278 190 72 11 21.42 16.5 40 8 222 13 20.0 12.0 3 222 22.5˚ 10 2 222 M10x1.50 1.42 1.27
37 360280-190XV 280 278 190 360 8 20.35 16.5 40 8 222 13 20.0 12.0 3 222 22.5˚ 10 2 222 M10x1.5 0.35 0.30
38 48320-210XV 320 318 210 48 11 30.82 25.5 58 12 258 13 20.0 12.0 3 258 15˚ 12 4 258 M12x1.75 1.82 1.62
39 60320-210XV 320 318 210 60 11 30.46 25.5 58 10 258 13 20.0 12.0 3 258 18˚ 12 4 258 M12x1.75 1.46 1.30
40 72320-210XV 320 318 210 72 11 30.74 25.5 58 12 258 13 20.0 12.0 3 258 15˚ 12 4 258 M12x1.75 1.74 1.55
41 360320-210XV 320 316 210 360 8 29.35 25.5 58 12 258 13 20.0 12.0 3 258 15˚ 12 4 258 M12x1.75 0.35 0.30
42 60360-250XV 360 358 250 60 13 30.64 26.0 58 12 300 13 20.0 12.0 3 300 15˚ 12 4 300 M12x1.75 1.64 1.46
43 72360-250XV 360 358 250 72 11 30.37 26.0 58 12 300 13 20.0 12.0 3 300 15˚ 12 4 300 M12x1.75 1.37 1.22
44 360360-250XV 360 358 250 360 10 29.39 26.0 58 12 300 13 20.0 12.0 3 300 15˚ 12 4 300 M12x1.75 0.39 0.35
45 48400-280XV 400 398 280 48 13 31.52 26.0 60 12 335 13 20.0 12.0 3 335 15˚ 12 4 335 M12x1.75 1.52 1.36
46 60400-280XV 400 398 280 60 15 31.82 26.0 60 12 335 13 20.0 12.0 3 335 15˚ 12 4 335 M12x1.75 1.82 1.62
47 72400-280XV 400 398 280 72 13 31.52 26.0 60 12 335 13 20.0 12.0 3 335 15˚ 12 4 335 M12x1.75 1.52 1.36
48 360400-280XV 400 398 280 360 13 30.45 26.0 60 12 335 13 20.0 12.0 3 335 15˚ 12 4 335 M12x1.75 0.45 0.39
49 72420-320XV 420 418 320 72 13 31.59 26.0 60 12 360 13 20.0 12.0 3 360 15˚ 12 4 360 M12x1.75 1.59 1.42
50 360420-320XV 420 418 320 360 13 30.45 26.0 60 12 360 13 20.0 12.0 3 360 15˚ 12 4 360 M12x1.75 0.45 0.39
51 72450-340XV 450 448 340 72 15 31.71 26.0 60 12 387 13 20.0 12.0 3 387 15˚ 12 4 387 M12x1.75 1.71 1.53
52 360450-340XV 450 448 340 360 15 30.49 26.0 60 12 387 13 20.0 12.0 3 387 15˚ 12 4 387 M12x1.75 0.49 0.42
53 48520-415XV 520 518 415 48 15 31.97 26.0 60 12 450 13 20.0 12.0 3 450 15˚ 12 4 450 M12x1.75 1.97 1.76
54 72520-415XV 520 518 415 72 15 31.97 26.0 60 12 450 13 20.0 12.0 3 450 15˚ 12 4 450 M12x1.75 1.97 1.76
55 360520-415XV 520 518 415 360 15 30.57 26.0 60 12 450 13 20.0 12.0 3 450 15˚ 12 4 450 M12x1.75 0.57 0.49
56 60600-480XV 600 598 480 60 15 36.95 29.0 70 12 530 17 26.0 16.0 3 530 15˚ 12 4 530 M12x1.75 1.95 1.74
57 72600-480XV 600 598 480 72 19 37.28 29.0 70 12 530 17 26.0 16.0 3 530 15˚ 12 4 530 M12x1.75 2.28 2.04
58 360600-480XV 600 598 480 360 15 35.66 29.0 70 12 530 17 26.0 16.0 3 530 15˚ 14 4 530 M12x1.75 0.66 0.57
59 72700-560XV 700 698 560 72 19 36.70 29.0 70 12 610 17 26.0 16.0 3 610 15˚ 14 4 610 M12x1.75 1.70 1.50
60 360700-560XV 700 698 560 360 19 35.67 29.0 70 12 610 17 26.0 16.0 3 610 15˚ 14 4 610 M12x1.75 0.67 0.58
61 72800-660XV 800 798 660 72 19 39.20 32.0 75 18 710 17 26.0 16.0 3 710 10˚ 14 4 710 M12x1.75 1.70 1.50
62 360800-660XV 800 798 660 360 19 38.26 32.0 75 18 710 17 26.0 16.0 3 710 10˚ 14 4 710 M12x1.75 0.76 0.68
63 72900-740XV 900 898 740 72 21 41.70 34.5 80 18 800 17 26.0 16.0 3 800 10˚ 14 4 800 M12x1.75 1.70 1.50
64 360900-740XV 900 898 740 360 21 40.98 34.5 80 18 800 17 26.0 16.0 3 800 10˚ 14 4 800 M12x1.75 0.98 0.88
65 721000-830XV 1000 998 830 72 22 61.70 54.5 120 18 900 17 26.0 16.0 4 900 10˚ - 4 900 M12x1.75 1.70 1.50
66 3601000-830XV 1000 998 830 360 22 60.95 54.5 120 18 900 17 26.0 16.0 4 900 10˚ - 4 900 M12x1.75 0.95 0.82
67 721100-900XV 1100 1098 900 72 22 66.70 59.5 130 20 980 21 32.0 20.0 4 980 9˚ - 4 980 M16x2.00 1.70 1.50
68 3601100-900XV 1100 1098 900 360 22 66.05 59.5 130 20 980 21 32.0 20.0 4 980 9˚ - 4 980 M16x2.00 1.05 0.91
69 721200-1000XV 1200 1198 1000 72 22 71.70 64.5 140 20 1,080 21 32.0 20.0 4 1,080 9˚ - 4 1,080 M16x2.00 1.70 1.50
70 3601200-1000XV 1200 1198 1000 360 22 71.14 64.5 140 20 1,080 21 32.0 20.0 4 1,080 9˚ - 4 1,080 M16x2.00 1.14 0.98
71 721300-1100XV 1300 1298 1100 72 22 76.70 69.5 150 24 1,170 21 32.0 20.0 4 1,170 7.5˚ - 4 1,170 M16x2.00 1.70 1.50
72 3601300-1100XV 1300 1298 1100 360 22 76.24 69.5 150 24 1,170 21 32.0 20.0 4 1,170 7.5˚ - 4 1,170 M16x2.00 1.24 1.10
  • Dimensions may be changed without notice. If you need our product, we may offer specification drawing.
  • 본 치수표는 예고없이 변경될 수 있으므로 계획하실 때는 치수도를 요청하여 주십시오.

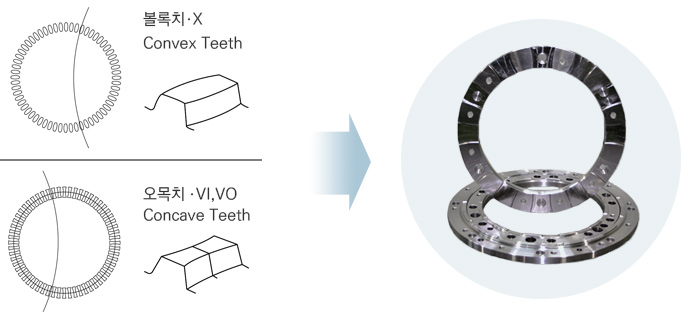

3PCC의 치형

3PCC의 품번 부여 방식

3PCC의 사양 치수

2pcc 표
No. Model No Division
구분		 Out
side dia
meter
외경		 Out
side dia
meter of Teeth
외경		 Inside dia
meter
내경		 Num
ber of teeth
잇수		 Teeth width
치폭		 Tooth top from back face
배면에서 치끝		 Boss from back face
배면에서 보스부		 Stacking distance
치합두께		 Fixed bolt hole
취부볼트 구멍		 Positioning pin hole
위치결정핀홀		 Withdraw bolt hole
배기볼트홀		 Adden
dum
어덴덤		 Allowable
Misalign
-ment
허용
오차량
Number
of
hole
수		 PCD
피치경		 Hole diameter
홀경		 Spot facing hole
스폿페이싱
홀		 Number of pin hole
가공
가능수		 PCD
피치경		 Angle of hole Hole diameter
홀경		 Number
of
bolt
hole
수		 PCD
피치경		 Tap
diameter
탭경
Diameter
경		 Depth
깊이
      D1 D2 d1 N F H1 H2 H3 Na P.C.D d2 d3 dh Nb P.C.D K˚ d4 n P.C.D MxP a ±A
101 024110-040 V1, X 110 - 40 24 14 16.75 11.5 30 6 60 6.6 11 6 3 60 30˚ 8 2 60 M8x1.25 1.75 1.55
V0 - 170 - 24 - 16.75 11.5 30 8 140 M10 14 8.5 3 140 22.5˚ 8 2 140 M8x1.25 1.75 1.55
102 030110-040 V1, X 110 - 40 30 14 16.4 11.5 30 6 60 6.6 11 6 1 60 30˚ 8 2 60 M8x1.25 1.4 1.26
V0 - 170 - 30 - 16.4 11.5 30 8 140 M10 14 8.5 1 140 22.5˚ 8 2 140 M8x1.25 1.4 1.26
103 024135-060 V1, X 135 - 60 24 18 18.75 13.5 34 6 80 6.6 11 6 3 80 30˚ 8 2 80 M8x1.25 1.75 1.55
V0 - 175 - 24 - 18.75 13.5 34 8 150 M10 14 8.5 3 150 22.5˚ 8 2 150 M8x1.25 1.75 1.55
104 030135-060 V1, X 135 - 60 30 18 18.75 13.5 34 6 80 6.6 11 6.5 1 80 30˚ 8 2 80 M8x1.25 1.75 1.55
V0 - 175 - 30 - 18.75 13.5 34 8 150 M10 14 8.5 3 150 22.5˚ 8 2 150 M8x1.25 1.75 1.55
105 024165-080 V1, X 165 - 80 24 20 20.75 15.5 38 6 100 6.6 11 6 3 100 30˚ 8 2 100 M8x1.25 1.75 1.55
V0 - 220 - 24 - 20.75 15.5 38 8 195 M12 17.5 10.5 3 195 22.5˚ 10 2 195 M10x1.50 1.75 1.55
106 030165-080 V1, X 165 - 80 30 20 20.75 15.5 38 6 100 6.6 11 6 1 100 30˚ 8 2 100 M8x1.25 1.75 1.55
V0 - 220 - 30 - 20.75 15.5 38 8 195 M12 17.5 10.5 3 195 22.5˚ 10 4 195 M10x1.50 1.75 1.55
107 024200-120 V1, X 200 - 120 24 20 21.75 16.5 40 8 140 9 14 8 3 140 22.5˚ 8 2 140 M8x1.25 1.75 1.55
V0 - 255 - 24 - 21.75 16.5 40 10 224 M12 17.5 10.5 3 224 18˚ 10 2 224 M10x1.50 1.75 1.55
108 030200-120 V1, X 200 - 120 30 20 21.75 16.5 40 8 140 9 14 8 3 140 22.5˚ 8 2 140 M8x1.25 1.75 1.55
V0 - 255 - 30 - 21.75 16.5 40 10 224 M12 17.5 10.5 3 224 18˚ 10 2 224 M10x1.50 1.75 1.55
109 024230-135 V1, X 230 - 135 24 22 21.75 16.5 40 12 165 9 14 8 3 165 15˚ 10 2 165 M8x1.25 1.75 1.55
V0 - 290 - 24 - 21.75 16.5 40 12 258 M12 17.5 10.5 3 258 15˚ 12 2 258 M12x1.75 1.75 1.55
110 030230-135 V1, X 230 - 135 30 22 21.75 16.5 40 12 165 9 14 8 3 165 15˚ 10 2 165 M8x1.25 1.75 1.55
V0 - 290 - 30 - 21.75 16.5 40 12 258 M12 17.5 10.5 3 258 15˚ 12 4 258 M12x1.75 1.75 1.55
111 0360250-180 V1, X 250 - 180 360 8 20.2 18 40 12 205 11 17.5 10 3 205 15˚ 10 2 205 M10x1.5 0.2 0.17
V0 - 300 - 360 8 20.2 18 40 12 270 M12 17.5 10.5 3 270 15˚ 12 4 270 M12x1.75 0.2 0.17
112 024270-160 V1, X 270 - 160 24 24 21.75 16.5 40 8 195 11 17.5 10 3 195 22.5˚ 10 2 195 M10x1.50 1.75 1.55
V0 - 330 - 24 - 21.75 16.5 40 12 300 M14 20 12.5 3 300 15˚ 12 4 300 M12x1.75 1.75 1.55
113 030170-160 V1, X 270 - 160 30 24 21.75 16.5 40 8 195 11 17.5 10 3 195 22.5˚ 10 2 195 M10x1.50 1.75 1.55
V0 - 330 - 30 - 21.75 16.5 40 12 300 M14 20 12.5 3 300 15˚ 12 4 300 M12x1.75 1.75 1.55
114 0360270-160 V1, X 270 - 160 360 10 20.2 18 40 8 220 11 17.5 10 3 220 22.5˚ 10 2 220 M10x1.5 0.2 0.17
V0 - 330 - 360 10 20.2 18 40 12 300 M14 20 12.5 3 300 15˚ 12 4 300 M12x1.75 0.2 0.17
115 048335-220 V1, X 335 - 220 48 24 25.75 18.5 48 12 258 13 20 12 3 258 15˚ 12 4 258 M12x1.7 1.75 1.55
V0 - 400 - 48 - 25.75 18.5 48 12 360 13 20 12.5 3 360 15˚ 12 4 360 M12x1.75 1.75 1.55
116 060335-220 V1, X 335 - 220 60 24 25.75 18.5 48 12 258 13 20 12 3 258 15˚ 12 4 258 M12x1.75 1.75 1.55
V0 - 400 - 60 - 25.75 18.5 48 12 360 13 20 12.5 3 360 15˚ 12 4 360 M12x1.75 1.75 1.55
117 072335-220 V1, X 335 - 220 72 24 25.75 18.5 48 12 258 13 20 12 3 258 15˚ 12 4 258 M12x1.75 1.75 1.55
V0 - 400 - 72 - 25.75 18.5 48 12 360 13 20 12.5 3 360 15˚ 12 4 360 M12x1.75 1.75 1.55
118 0360335-220 V1, X 335 - 220 360 14 24.32 18.5 48 12 258 13 20 12 3 258 15˚ 12 4 258 M12x1.75 0.32 0.27
V0 - 400 - 360 - 24.32 18.5 48 12 360 13 20 12.5 3 360 15˚ 12 4 360 M12x1.75 0.32 0.27
119 048425-300 V1, X 425 - 300 48 28 26.75 19.5 50 12 335 13 20 12 3 335 15˚ 12 4 335 M12x1.75 1.75 1.55
V0 - 482 - 48 - 26.75 19.5 50 12 450 13 20 12.5 3 450 15˚ 12 4 450 M12x1.75 1.75 1.55
120 060425-300 V1, X 425 - 300 60 28 26.75 19.5 50 12 335 13 20 12 3 335 15˚ 12 4 335 M12x1.75 1.75 1.55
V0 - 482 - 60 - 26.75 19.5 50 12 450 13 20 12.5 3 450 15˚ 12 4 450 M12x1.75 1.75 1.55
121 072425-300 V1, X 425 - 300 72 28 26.75 19.5 50 12 335 13 20 12 3 335 15˚ 12 4 335 M12x1.75 1.75 1.55
V0 - 482 - 72 - 26.75 19.5 50 12 450 13 20 12.5 3 450 15˚ 12 4 450 M12x1.75 1.75 1.55
122 0360425-300 V1, X 425 - 300 360 20 25.42 19.5 50 12 335 13 20 12 3 335 15˚ 12 4 335 M12x1.75 0.42 0.37
V0 - 482 - 360 - 25.42 19.5 50 12 450 13 20 12.5 3 450 15˚ 12 4 450 M12x1.75 0.42 0.37
123 048540-415 V1, X 540 - 415 48 32 29.25 22.5 55 12 450 13 20 12 3 450 15˚ 12 4 450 M12x1.75 1.75 1.55
V0 - 604 - 48 - 29.25 22.5 55 12 570 17 26 16.5 3 570 15˚ 12 4 570 M12x1.75 1.75 1.55
124 060540-415 V1, X 540 - 415 60 32 29.25 22.5 55 12 450 13 20 12 3 450 15˚ 12 4 450 M12x1.75 1.75 1.55
V0 - 604 - 60 - 29.25 22.5 55 12 570 17 26 16.5 3 570 15˚ 12 4 570 M12x1.75 1.75 1.55
125 072540-415 V1, X 540 - 415 72 32 29.25 22.5 55 12 450 13 20 12 3 450 15˚ 12 4 450 M12x1.75 1.75 1.55
V0 - 604 - 72 - 29.25 22.5 55 12 570 17 26 16.5 3 570 15˚ 12 4 570 M12x1.75 1.75 1.55
126 0360540-415 V1, X 540 - 415 360 24 28.06 22.5 55 12 450 13 20 12 3 450 15˚ 12 2 450 M12x1.75 0.56 0.5
V0 - 604 - 360 - 28.06 22.5 55 12 570 17 26 16.5 3 570 15˚ 12 2 570 M12x1.75 0.56 0.5
127 072630-490 V1, X 630 - 490 72 32 31.75 24.5 60 12 530 17 26 14 3 530 15˚ 12 4 530 M12x1.75 1.75 1.55
V0 - 700 - 72 - 31.75 24.5 60 18 660 17 26 16.5 3 660 10˚ 12 4 660 M12x1.75 1.75 1.55
128 0360630-490 V1, X 630 - 490 360 28 30.67 24.5 60 12 530 17 26 14 3 530 15˚ 12 4 530 M12x1.75 0.67 0.58
V0 - 700 - 360 - 30.67 24.5 60 18 660 17 26 16.5 3 660 10˚ 12 4 660 M12x1.75 0.67 0.58
129 072820-670 V1, X 820 - 670 72 40 39.25 28.5 75 18 710 17 26 14 3 710 10˚ 14 4 710 M12x1.75 1.75 1.55
V0 - 890 - 72 - 39.25 28.5 75 18 850 17 26 16.5 3 850 10˚ 14 4 850 M12x1.75 1.75 1.55
